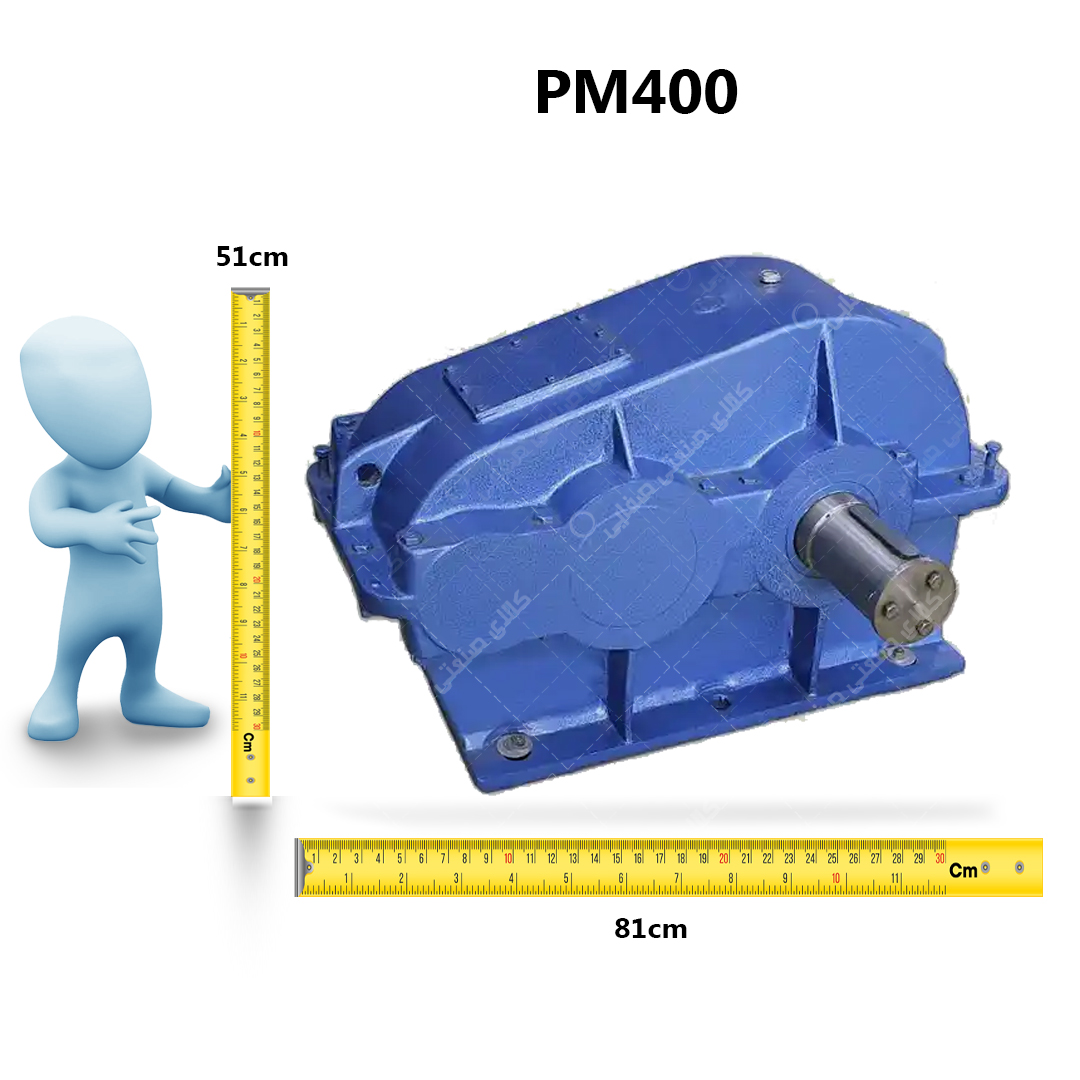

گیربکس طرح روسی PM400 اصفهان پیشرو
گیربکس صنعتی روسی اغلب با نام PM شناخته می شوند که در تیپ های PM250 ، PM350 ، PM400 ، PM500 ، PM650 و PM850 موجود و عرضه می شود.
این تیپ گیربکس ها با نسبت تبدیل های 10 تا بیش از 100 بسته به سفارش مشتری قابل ارائه هستند.
گیربکس طرح روسی چند محوری یکی از گیربکس های پر قدرت با گشتاور بالا می باشد. این گیربکس ها با توجه به نوع ساختار آرایش چرخ دنده ها نیروی ورودی الکتروموتور را به بیشترین گشتاور خروجی تبدیل می نماید. گیربکس طرح روسی که با عنوان گیربکس قورباغه ای هم شناخته می شوند برای صنایع سنگین و شرایط کاری دائم کار بسیار مناسب هستند.
مزیت گیربکس طرح روسی:
- ساختار: ساختار گیربکس های طرح روسی به گونه است که نیرو را با حداقل اتلاف انرژی منتقل می نماید؛
در نتیجه هزینه عملیاتی کمتر و در مصرف انرژی صرفه جویی می شود. - انعطاف پذیری: تطبیق پذیری گیربکس های طرح روسی سبب می شود که این گیربکس ها در طیف گسترده ای کاربرد داشته باشته باشند.
جدول دور های ورودی و نسبت های خروجی گیربکس طرح روسی PM400
| Input speed, rpm | PB(max) | PT(max) | PM(max) |
|---|---|---|---|
| 600 | 3.3 | 27 | 24.9 |
| 750 | 3 | 25.5 | 23.6 |
| 1000 | 2.7 | 22.5 | 20.25 |
| 1250 | 2.5 | 22 | 20.25 |
| 1500 | 2.3 | 21 | 20.1 |
جدول مشخصات ابعادی پوسته و شافت ورودی گیربکس طرح روسی PM400 اصفهان پیشرو
| aw | aw2 | L | L1 | L2 | l | l1 | l2 | l3 | l4 | l5 |
|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 250 | 816 | 270 | 325.5 | 440 | 370 | 80 | 75 | 288 | 367 |
| B | B1 | B2 | B3 | H | H1 | H2 | h | d | Macca |
|---|---|---|---|---|---|---|---|---|---|
| 300 | 270 | 310 | – | 490 | 250 | – | 25 | 17 | 210 |
برای مشاهده کامل جدول در موبایل ، جدول را به جهت سمت راست بکشید
جدول مشخصات ابعادی شافت خروجی PM400
| d | d1 | d3 | d4 | l | l1 | b | h | t |
|---|---|---|---|---|---|---|---|---|
| 40 | 35.9 | M24x2 | 63 | 110 | 82 | 12 | 8 | 5 |
| d | d1 | b | l | t |
|---|---|---|---|---|
| 80 | 90 | 22 | 123 | 88 |
| m | z | b | L | L1 | k | B | d | d1 |
|---|---|---|---|---|---|---|---|---|
| 3 | 56 | 25 | 57.5 | 16 | 26.5 | 45 | 90 | 135 |
برای مشاهده کامل جدول در موبایل ، جدول را به جهت سمت راست بکشید
